WQTY-10C型微機球團抗壓強度試驗機

   球團抗壓強度試驗機

一、球團抗壓強度試驗機概述

        WQTY-10C型微機球團抗壓強度試驗機，是按GB/T14201-93[鐵礦球團抗壓強度測定方法]標準和有關標準由我公司自行開發研制。該機為門式結構，外型美觀，技術先進，操作方便，質量可靠。還可對各種有色、黑色金屬材料和塑料、橡膠、皮革等非金屬進行測力試驗。是檢測各種材料力學性質的理想設備之一。

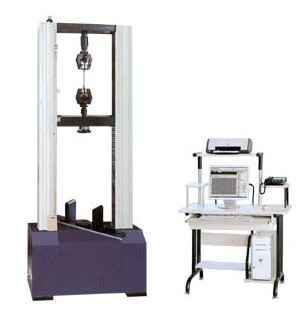

二、球團抗壓強度試驗機結構與工作原理；試驗機由機體、機械傳動系統、測力控制系統、調速系統、記錄系統與夾具組成。機體由底座和立柱組成，傳動絲桿裝在立柱內，機械傳動系統、電器、調速系統和電機裝在底座內。智能型控制系統和微型打印機裝在立柱側面的控制箱內測力傳感器安裝在移動橫梁的底面，光電編碼器裝在機器立柱頂部。上、下壓盤分別與傳感器和工作臺連接。微機型配備品牌電腦，測試過程和結果在液晶顯示屏顯示曲線，按照國標計算結果數據。

三、球團抗壓強度試驗機工作原理：試驗機各部分進入試驗準備狀態后，按“啟動”鍵后電機通過減速器使傳動絲桿轉動，帶動移動橫梁移動給試驗件施力，此時壓力傳感器和光電編碼器將信號輸入微型計算機，數據經計算機處理后液晶屏顯示出來，試驗數據被自動記錄，分組試驗時自動記錄各次試驗數據并由計算機計算本組試驗全部的平均值。試驗完成后可通過打印機打印出試驗結果。

四、球團抗壓強度試驗機主要技術指標

1、測試負荷：10KN

2、試驗力測量準確度：±1%；

3、測試速度：1-100mm/min可調

4、測壓精度：≤0.05%FS

5、升降行程：500mm；

6、行程精度：±0.01mm

7、試驗力范圍：0-10000N

8、試驗機精度：1級（示值誤差±1%）

9、電機功率:0.75KW  電壓：380V50HZ

10、外形尺寸：650*500*1750

11、重量：450Kg

五、主要用途、適用范圍

該機廣泛用于金屬和非金屬的拉、壓、彎等力學性能試驗。適用于質量監督、教學科研、鋼鐵冶金、汽車、橡膠塑料、編織材料等各種試驗領域，是生產制造企業、建筑施工單位、產品質量監督檢驗所及建材產品檢測部門的檢測設備，也適于高等院校為學生做演示試驗。

由于該機是電子式壓力試驗機系列，故可以增加相應輔具來滿足各種試驗需求（輔具需要特殊定制）。

六、安裝與調整

1) 設備及其附件裝在包裝箱內，在開箱前應先檢查外包裝是否完好。開箱后取出隨機技術文件，檢查包裝箱內各部件是否完好，根據裝箱單核對是否缺件。沒有或多余的附件及時向廠家匯報，以便我們及時處理。

2) 將主機置于堅固的混凝土地面上，其水平度不大于0.2/1000。

3) 試驗機主機前后左右和墻體的距離應不小于500mm，以便后期的檢修。

4) 安裝完畢后，要把各種附件和隨機工具分門別類的放置好，以便使用、查找方便。

5) 要注意工作環境的清潔和干燥，以免部件過早損壞和意外情況發生。
